数据采集与监控系统(SCADA)
系统是以计算机为核心构成的二级式分布式控制系统。调度控制中心和备用控制中心为系统控制管理级,负责数据的处理和监控,分布于管网的RTU和PLC为系统过程控制级,负责现场数据采集和设备控制,二级系统通过有线网络和无线网络有机的结合在一起构成一个完整的SCADA系统。

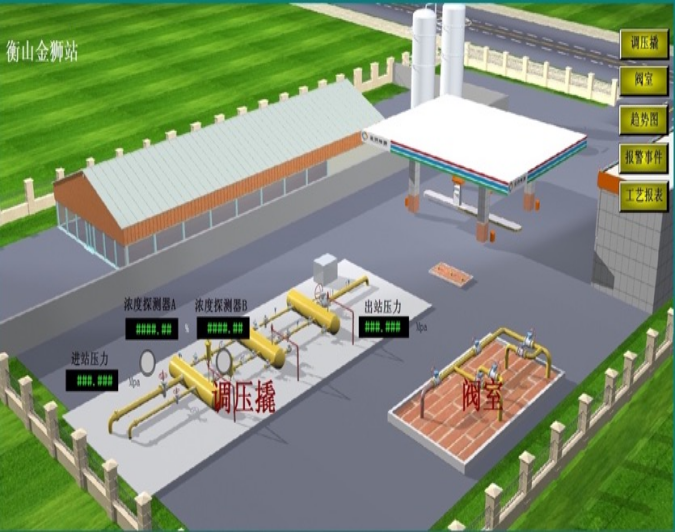

控制中心采用冗余的以太网网络。安装MOX SCADA监控软件的服务器完成实时数据服务、历史数据服务、WEB发布,并对重要的功能采用冗余配置,其它客户机(操作员工作站、工程师工作站、远程访问工作站等)通过网络共亨服务器资源。
门站区域控制站接受控制中心下达的指令并向控制中心传递信息。工艺场站近百座,包括高中压调压计量站、中中压调压站、大用户专用调压站、远控截断阀室和中低压调压站。均采用MOX Unity智能边缘终端为远程测控单元.
高压干管上各场站、阀室、中压站MOX Unity智能边缘终端与调度控制中心/备用控制中心之间的通讯主信道采用专线接入方式,备用通道为GPRS无线方式。城区内中低压管网上各MOX Unity智能边缘终端和调度控制中心/备用控制中心之间通讯采用GPRS无线方式。
